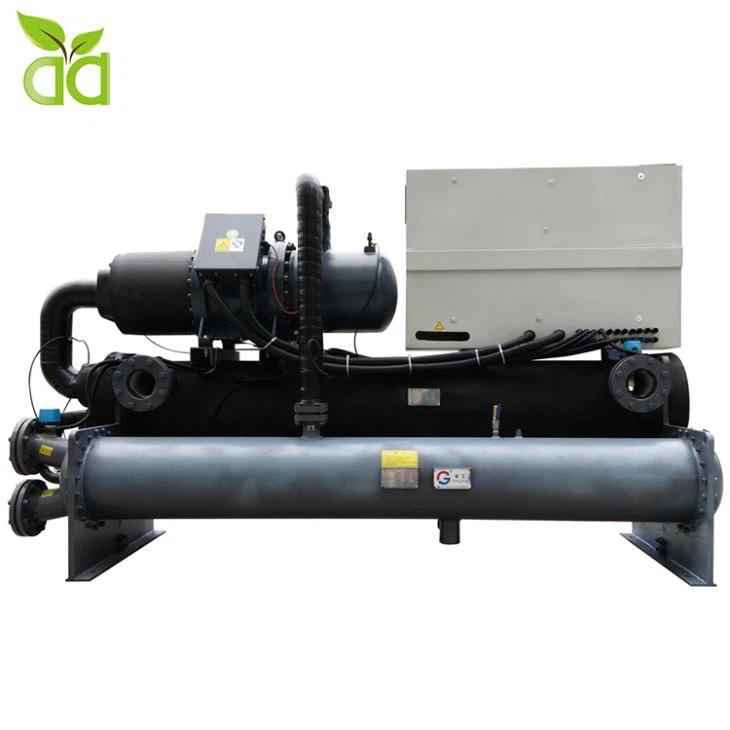

200 Hp ระบายความร้อนด้วยน้ำ Cooler Screw Chiller ระบบ Cooling Tower
อนุมัติ 1.CE,
2. มั่นคงและเชื่อถือได้ระบายความร้อนได้อย่างรวดเร็ว
3. ประสิทธิภาพที่สูงและทำความสะอาดง่าย
รายละเอียดผลิตภัณฑ์
1. เครื่องทำเกลียวระบายความร้อนด้วยน้ำ (Water Cooled Screw Chiller) นำมาใช้กับคอมเพรสเซอร์สกรูกึ่งเฮิร์ต (เช่น Habell, Bitzer) และใช้งานได้อย่างน่าเชื่อถือมีประสิทธิภาพสูงง่ายต่อการบำรุงรักษาควบคุมระดับเสียงที่แน่นอน ระบบใช้โปรไฟล์โรเตอร์แบบไม่สมมาตรล่าสุด สร้างสารหล่อลื่นความดันลดลงไปยังระบบที่มีการสั่นสะเทือนต่ำทำให้ประสิทธิภาพในการปิดผนึกเสียงลดลง
ส่วนติดต่อผู้ใช้เครื่องชั่งของ Screw Chiller ของเครื่องทำความเย็นแบบใช้น้ำทำให้หน้าจอสัมผัสเต็มรูปแบบช่วยให้สามารถควบคุมและตรวจสอบได้อย่างแม่นยำ ข้อดีของตัวเครื่อง: กันน้ำ, ป้องกันฝุ่น, ทนต่อการกัดกร่อน, อายุการใช้งานยาวนาน ขั้นตอนหรือการควบคุมความจุ stepless หน่วยมั่นใจว่าจะนำมาในการประหยัดพลังงานมากที่สุดที่มีประสิทธิภาพในทุกสภาพการโหลด
3. เครื่องทำความเย็นแบบสกรูระบายความร้อนด้วยไอน้ำเนื่องจากใช้หลอดความร้อนและคอมเพรสเซอร์ที่มีประสิทธิภาพสูงพร้อมอุปกรณ์ช่วยประหยัดความร้อนที่มีประสิทธิภาพสูงเครื่องนี้จะทำงานได้อย่างมีเสถียรภาพมากขึ้นและมีประสิทธิภาพ
4. เครื่องทำความเย็นแบบสกรูระบายความร้อนด้วยน้ำใช้อุปกรณ์ป้องกันอัคคีภัยที่เชื่อถือได้เพื่อป้องกันไม่ให้คอมเพรสเซอร์เริ่มทำงานบ่อยๆป้องกันกระแสเกินความร้อนสูงเกินไปของมอเตอร์ป้องกันการแช่แข็งแก้วมองในของเหลวการป้องกันความร้อนด้วยน้ำมันการป้องกันเฟสการป้องกัน HV / LV การปลดปล่อย การป้องกันอุณหภูมิสูง, ค่าความปลอดภัย, นาฬิกาที่ละลายน้ำ, การป้องกันการปิดเครื่องและอื่น ๆ
200 Hp ระบายความร้อนด้วยน้ำ Cooler Screw Chiller Cooling ทาวเวอร์ระบบไหลแผนภูมิ:
พารามิเตอร์สำหรับเครื่องทำเกลียวระบายความร้อนด้วยน้ำเย็น 200 Hp
ชิ้น | ข้อกำหนด / ผู้จัดจำหน่าย | ||
กำลังการทำความเย็น | แบบ | AYD-710WS | |
กิโลวัตต์ / ชั่วโมง | 639.9 | ||
อินพุตไฟฟ้า | กิโลวัตต์ | 148 | |
ปัจจุบันสูงสุด |
| 252 | |
แหล่งจ่ายไฟ | 380V-3N-50HZ | ||
เต้าเสียบอุณหภูมิ ( ℃ ) | 7 | ||
การควบคุมสารทำความเย็น | วาล์วขยายตัว | ||
วงกลมเครื่องทำความเย็น | หนึ่ง | ||
สารทำความเย็น | R407C | ||
ขนาด ( มม. ) L * W * H | 5000 * 900 * 1500 | ||
คอมเพรสเซอร์ | สไตล์ | สกรูกึ่งเฮนเนส | |
กำลังอัด (กิโลวัตต์) | 148 | ||
คอนเดนเซอร์ | สไตล์ | เชลล์และหลอด | |
การไหลของน้ำเย็น ( m 3 / h ) | 134 | ||
ขนาดท่อ (") | 5 | ||
สิ่งที่ทำให้ระเหิด | สไตล์ | เชลล์และหลอด / 1 ชุด | |
การไหลของน้ำเย็น ( m 3 / h ) | 110 | ||
ขนาดท่อ ( " ) | 5 | ||
Protector Device | 1 , เฟสตัวป้องกัน 2 , ป้องกันความ ร้อนพัดลม 3 ป้องกัน ไฟฟ้าแรงสูง / ต่ำ 4 , Coil ป้องกันความร้อนสูงเกินไป 5 , ป้องกันการแข็งตัวของน้ำแข็ง | ||
น้ำหนักหน่วย ( กก. ) | 2400 | ||
แบรนด์ชิ้นส่วนหลัก | |||
คอมเพรสเซอร์ | Hanbell | ||
อิเล็กทรอนิกส์ | LG / Carlo | ||
วาล์ว Electromagnetically | เมอร์สัน | ||
วาล์วขยายตัว | เมอร์สัน | ||
PLC | ซีเมนส์ | ||
หมายเหตุ: สมรรถนะการทำความเย็นคำนวณจากอุณหภูมิระเหย 2 องศาเซลเซียสอุณหภูมิในการควบแน่น 40 องศาเซลเซียส
พารามิเตอร์ Cooling Tower สำหรับเครื่องทำเกลียวระบายความร้อนด้วยเกลียว 200 Hp Water Cooled Screw Chiller
ข้อมูล | แบบ | ไหล m3 / ชั่วโมง | เครื่องยนต์ กำลัง K กิโลวัตต์ | ปริมาณ ( 16 ล้าน ) | ปริมาณอากาศ (ม. 3 / ชม.) m) MM | น้ำหนักสุทธิ (กก.) | น้ำหนัก (กก.) | ||||
AYD-200T | 156.24 | 4 | 62 | 75000 | 880 | 1980 | |||||
Trunnion | ช่องขาเข้า W1 | Outlet W0 | เต็ม 0F | ปลดประจำการ DR | คลื่นผิวเผิน FV | ||||||
150 | 150 | 40 | 40 | 25 | |||||||
ความสูง | ตัวถัง (TH) | เชลล์ (CH) | อากาศขาเข้า (AH) | (อ่างล้างหน้าน้ำ) WH | น้ำเข้า (IH) | น้ำออก (OH) | ฐาน (FH) | ||||
3205 | 1970 | 365 | 520 | 315 | 160 | 300 | |||||
เส้นผ่าศูนย์กลาง | พัดลม (ED) | อ่างล้างหน้าน้ำ (WD) | มูลนิธิ (FD) | สกรู (BD) | |||||||
1780 | 3320 | 2720 | Ф9× 350 × 4 | ||||||||
วัสดุ | ประเภทของไดรฟ์ | แฟน | เครื่องยนต์ | การสนับสนุนมอเตอร์ | ปลอก | ลุ่มน้ำ | เครื่องฉีด | ||||
โดยตรง | EP01 | ทั้ง colsed | เหล็กชุบสังกะสี | ไฟเบอร์กลาส | ไฟเบอร์กลาส | Polycarbonte $ PVCPipe | |||||
กำจัด | Airport เข้า | Tower Surpport | กระได | Trunnion | ในการเติม | In-Fill Surppot | |||||
ไฟเบอร์กลาส | Polycarbonte และ PVC Mash | ไฟเบอร์กลาส | เหล็กชุบสังกะสี | ท่อพีวีซี | ฟิล์มพีวีซี | PVC และ GL เหล็ก | |||||
