ชิลเลอร์น้ำในการผลิต PCB

ANYDA ได้รับการยอมรับอย่างดีว่าเป็นหนึ่งในผู้ผลิตเครื่องทำน้ำเย็นชั้นนำในการผลิต pcb ในประเทศจีน ผลิตภัณฑ์ทั้งหมดที่จำหน่ายทำในโรงงานมืออาชีพของเรา หากคุณสนใจ โปรดอย่าลังเลที่จะรับอุปกรณ์เทคโนโลยีขั้นสูง-ในราคาที่แข่งขันจากเรา

การใช้ชิลเลอร์น้ำอุตสาหกรรมในการผลิต PCB (Printed Circuit Board):

การผลิต PCB เกี่ยวข้องกับกระบวนการที่อุณหภูมิสูง-หลายอย่างซึ่งต้องการการควบคุมอุณหภูมิที่แม่นยำ เพื่อให้มั่นใจถึงคุณภาพของบอร์ด ความคงตัวของขนาด และประสิทธิภาพการผลิต ชิลเลอร์น้ำอุตสาหกรรมมีบทบาทสำคัญในกระบวนการผลิต PCB

1.การเจาะและการกำหนดเส้นทาง (Spindle Cooling)

เครื่องเจาะและกำหนดเส้นทาง PCB ใช้สปินเดิลความเร็วสูง-ที่หมุนที่ 20,000 – 300,000 RPM สปินเดิลเหล่านี้สร้างความร้อนอย่างมาก ซึ่งสามารถทำให้เกิดการขยายตัวเนื่องจากความร้อนของเพลาสปินเดิล การสึกหรอของแบริ่งก่อนเวลาอันควรและสปินเดิลเสียหาย และการเกิดเสี้ยนและผนังรูขรุขระ เครื่องทำความเย็นสามารถรักษาอุณหภูมิแกนหมุนให้คงที่เพื่อให้เส้นผ่านศูนย์กลางรูสม่ำเสมอและความแม่นยำของตำแหน่ง

2. การเคลือบ (การกด PCB หลายชั้น)

PCB หลายชั้นถูกสร้างขึ้นโดยการเรียงซ้อน-ลามิเนตหุ้มทองแดงและแผ่นพรีเพก (เรซินกึ่งแข็งตัว) จากนั้นจึงกดพวกมันภายใต้อุณหภูมิและความดันสูง หลังจากรอบการกด ปึกจะต้องถูกทำให้เย็นลงในลักษณะควบคุมเพื่อป้องกันการบิดเบี้ยวหรือการหลุดล่อน ตรวจสอบให้แน่ใจว่าเรซินมีการไหลและการยึดเกาะที่สม่ำเสมอ และลดรอบเวลาเพื่อให้ได้ปริมาณงานที่สูงขึ้น

เครื่องทำความเย็นที่นี่สามารถจ่ายน้ำเย็นให้กับแผ่นทำความเย็นของเครื่องอัดไฮดรอลิก ช่วยให้สามารถควบคุมอัตราการทำความเย็นได้ (เช่น 5 องศา – 10 องศาต่อนาที) และทำงานควบคู่กับแผ่นทำความร้อนเพื่อให้รอบการกดเสร็จสมบูรณ์

3. กระบวนการแกะสลัก

ในการแกะสลักทั้งชั้นในและชั้นนอก จะใช้สารกัดกรดเคมี (คิวปริกคลอไรด์ เฟอร์ริกคลอไรด์ อัลคาไลน์แอมโมเนีย) เพื่อกำจัดทองแดงที่ไม่ต้องการ ปฏิกิริยาการกัดจะเป็นแบบคายความร้อน และหากอุณหภูมิการกัดนั้นสูงเกินไป การกัดจะรุนแรงเกินไป ทำให้เกิดการตัดด้านล่างและการสูญเสียเส้นละเอียด เคมีของการกัดจะสลายตัวเร็วขึ้น ผนังด้านข้างไม่เท่ากัน ส่งผลให้ผลผลิตสำหรับ-การออกแบบพิตช์ละเอียดลดลง

เครื่องทำน้ำเย็นสามารถรักษาอุณหภูมิการกัดกรดในช่วงที่เหมาะสม (โดยทั่วไปคือ 45 องศา – 55 องศาสำหรับการกัดแบบอัลคาไลน์) ขจัดความร้อนจากปฏิกิริยาอย่างต่อเนื่อง และรับประกันอัตราการกัดกรดที่สม่ำเสมอและความสม่ำเสมอทั่วทั้งแผง

4. การพัฒนาและการปอก

โซลูชันการพัฒนาและลอกสารต้านทานแสงนั้นไวต่ออุณหภูมิ- หากอุณหภูมิผันผวน การพัฒนาที่ไม่สมบูรณ์จะเหลือสารต้านทานแสงที่ตกค้าง การพัฒนาที่เกิน-จะทำให้เกิดความผันแปรของความกว้างของเส้นและประสิทธิภาพในการปอกลดลง ทำให้ต้องใช้เวลาในการประมวลผลนานขึ้น

เครื่องทำน้ำเย็นสามารถรักษาการพัฒนาและการลอกอ่างได้ที่อุณหภูมิที่แนะนำ (โดยทั่วไปคือ 25 องศา – 35 องศา) ช่วยให้อุณหภูมิฟื้นตัวอย่างรวดเร็วหลังจากเติมสารละลายใหม่ (เติมน้ำในอ่าง) และป้องกันการช็อกจากความร้อนไปยังชั้นโฟโตรีซิสต์

5. การชุบด้วยไฟฟ้า (ทองแดง ดีบุก นิกเกิล ทอง)

อ่างชุบด้วยไฟฟ้าจะสร้างความร้อนจากความต้านทานไฟฟ้าและปฏิกิริยาทางเคมี อุณหภูมิที่ไม่สามารถควบคุมได้นำไปสู่ความหนาของการชุบที่ไม่เท่ากัน การสะสมตัวที่หยาบหรือเป็นก้อนกลม พลังการขว้างไม่ดีในรู-อัตราส่วนภาพ-สูง และสารเติมแต่งในอ่างจะสลายตัวแบบเร่ง

เครื่องทำน้ำเย็นจะทำให้ถังชุบเย็นลงโดยใช้คอยล์แบบจุ่มหรือตัวแลกเปลี่ยนความร้อนภายนอก รักษาอุณหภูมิอ่างให้แม่นยำ (โดยทั่วไปคือ 20 องศา - 30 องศาสำหรับการชุบทองแดงด้วยกรด) และช่วยให้สามารถดำเนินการความหนาแน่นกระแสไฟฟ้าสูงโดยไม่เกิดความร้อนสูงเกินไป

ประโยชน์ของการใช้เครื่องทำความเย็น PCB เฉพาะ

1. ผลผลิตที่ได้รับการปรับปรุง: อุณหภูมิที่สม่ำเสมอช่วยลดข้อบกพร่อง เช่น การลงทะเบียนรูที่ไม่ถูกต้อง ช่องว่างในการชุบ และการเปลี่ยนแปลงความกว้างของเส้น

2. ปริมาณงานที่สูงขึ้น: ความเร็วในการเจาะเร็วขึ้นและลดรอบเวลาการกด

3. อายุการใช้งานของอุปกรณ์ที่ยาวนานขึ้น: สปินเดิล มอเตอร์ และอุปกรณ์อิเล็กทรอนิกส์มีอายุการใช้งานยาวนานขึ้นด้วยการระบายความร้อนที่เหมาะสม

4.ความเสถียรของกระบวนการ: กำจัดความแปรผันของแบทช์-ถึง- ซึ่งเกิดจากการเบี่ยงเบนของอุณหภูมิ

5. ประสิทธิภาพการใช้พลังงาน: ชิลเลอร์อินเวอร์เตอร์สมัยใหม่ปรับความจุให้ตรงกับโหลดแบบเรียลไทม์-

ให้ความสนใจกับเคล็ดลับการเลือกสำหรับการผลิตชิลเลอร์ PCB

1.ชิลเลอร์หมุนเวียนขนาดกะทัดรัดพร้อมตัวกรองที่ทำความสะอาดได้และความแม่นยำ ±0.5 องศา

2. ชิลเลอร์กลางพร้อมตัวแลกเปลี่ยนความร้อนไทเทเนียมและหลายโซน

3.เครื่องทำความเย็นความจุสูง-พร้อมโปรไฟล์ลดอุณหภูมิที่ตั้งโปรแกรมได้-

4. ระบบเครื่องทำความเย็นแบบโมดูลาร์ที่สามารถขยายได้เมื่อการผลิตเติบโตขึ้น

โดยสรุป ชิลเลอร์น้ำอุตสาหกรรมเป็นอุปกรณ์ในกระบวนการที่จำเป็นในการผลิต PCB ไม่ใช่แค่อุปกรณ์เสริมเท่านั้น สิ่งเหล่านี้มีอิทธิพลโดยตรงต่อคุณภาพของบอร์ด ความเร็วในการผลิต และความน่าเชื่อถือของอุปกรณ์ ทำให้การเลือกเครื่องทำความเย็นที่เหมาะสมและการบำรุงรักษาเป็นส่วนสำคัญของโรงงานผลิต PCB

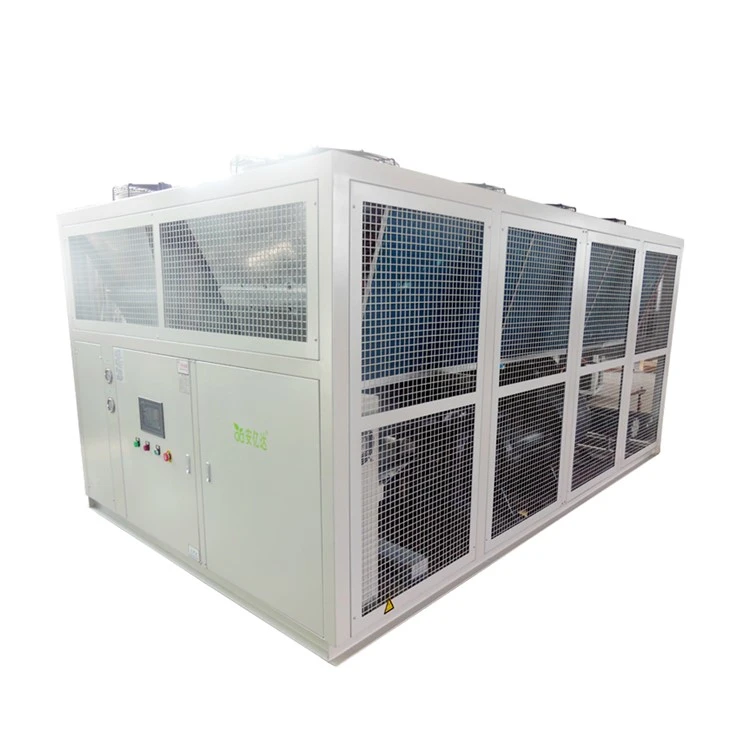

เครื่องทำน้ำเย็นขนาด 50 ตัน 60 Hp พารามิเตอร์เครื่อง:
